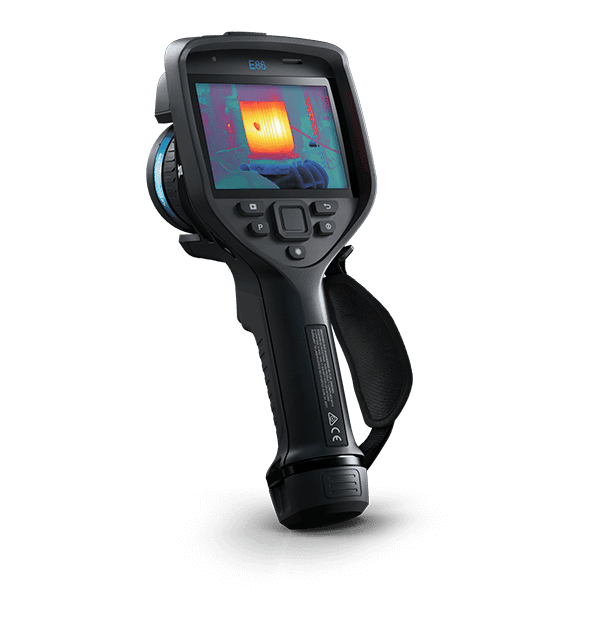

מצלמה תרמית FLIR E86 היא מצלמת אינפרא-אדום מקצועית עם חיישן 464×348 פיקסלים (161,472 נקודות מדידה), המיועדת לתרמוגרפים ומהנדסים המבצעים בדיקות חשמל, מכניקה ותעשייה כבדה.
- רזולוציה 464×348 פיקסלים – 161,472 נקודות מדידה לזיהוי תקלות ברכיבים זעירים ובמערכות מתח גבוה
- טכנולוגיית UltraMax® – שילוב תמונות מרובות לרזולוציה אפקטיבית של עד 645,888 פיקסלים בתוכנת FLIR Tools
- טווח מדידה -20 עד 1500 מעלות צלזיוס – מתאים לבדיקת כבשנים, מפעלי פלדה ומערכות פליטה
- תמיכה ב-FLIR FlexView™ – מעבר מיידי בין עדשה רחבה לעדשת זום ללא החלפה פיזית בשטח
- פוקוס לייזר אוטומטי עם מד מרחק מובנה ומסך מגע 4 אינץ' ברזולוציה 640×480
מצלמה תרמית FLIR E86 – הדמיה תרמית ברזולוציה 464×348 לאיתור תקלות מקצועי
מצלמה תרמית FLIR E86 היא מערכת הדמיה באינפרא-אדום ברזולוציה גבוהה, המיועדת לביצוע בדיקות תרמוגרפיות מתקדמות במתקני חשמל, מערכות מכניות וסביבות תעשייה כבדה. המצלמה מצוידת בחיישן תרמי ברזולוציה טבעית של 464×348 פיקסלים, המספק 161,472 נקודות מדידה בלתי תלויות בכל פריים. רמת פירוט זו מאפשרת לזהות התחממות חריגה ברכיבים אלקטרוניים זעירים, נקודות חמות במפסקים ובמסופים, וכשלים מתפתחים בקווי מתח גבוה – ממרחק עבודה בטוח וללא צורך בניתוק מתח.
מפרט טכני מרכזי
| רזולוציה תרמית טבעית | 464×348 פיקסלים (161,472 נקודות מדידה) |
| רזולוציה עם UltraMax | עד 645,888 פיקסלים אפקטיביים (עיבוד בתוכנת FLIR Tools) |
| טווח טמפרטורות מדידה | מינוס 20 מעלות צלזיוס עד 1500 מעלות צלזיוס |
| רגישות תרמית (NETD) | 0.03 מעלות צלזיוס – זיהוי הפרשי טמפרטורה מינימליים |
| מנגנון פוקוס | פוקוס לייזר אוטומטי עם מד מרחק מובנה (Laser Distance Meter) |
| מערכת עדשות | עדשות מתחלפות AutoCal – כולל תמיכה ב-FlexView |
| מסך | מסך מגע 4 אינץ' ברזולוציה 640×480 |
| שיפור תמונה | MSX – שכבת קווי מתאר ויזואליים על התמונה התרמית |
| מק"ט יצרן | 78511-1301 |
טכנולוגיות שיפור תמונה – UltraMax ו-MSX
ה-FLIR E86 משלבת שתי טכנולוגיות ייחודיות של FLIR לשיפור איכות התמונה התרמית. טכנולוגיית UltraMax לוכדת מספר תמונות ברצף ומשלבת אותן בתוכנת FLIR Tools לתמונה תרמית ברזולוציה אפקטיבית של עד 645,888 פיקסלים – פי 4 מהרזולוציה הטבעית. התוצאה היא יכולת זיהוי משופרת של אנומליות תרמיות קטנות, כגון חיבורים רופפים בלוחות חשמל או בלאי מוקדם במיסבים מכניים. טכנולוגיית MSX (Multi-Spectral Dynamic Imaging) מוסיפה קווי מתאר מהמצלמה הוויזואלית המובנית על גבי התמונה התרמית, כך שניתן לזהות במדויק את מיקום הרכיב הבעייתי ללא צורך בהשוואה בין שתי תמונות נפרדות.
מערכת עדשות FlexView – מעבר מיידי בין שדות ראייה
ה-E86 תומכת במערכת העדשות FLIR FlexView (נרכשת בנפרד), המאפשרת מעבר מיידי בין עדשה רחבה לעדשת טלפוטו בלחיצת כפתור אחת על העדשה עצמה. מנגנון זה מייתר את הצורך בהחלפת עדשות פיזית בשטח – פעולה שחושפת את החיישן לאבק ולחות. בפועל, ניתן לבצע סריקה רחבה של לוח חשמל שלם ומיד לאחר מכן לבצע זום ממוקד על רכיב ספציפי, ללא הפסקת העבודה. כל העדשות מכוילות מראש במערכת AutoCal, כך שהמצלמה מזהה אוטומטית את העדשה המותקנת ומתאימה את פרמטרי המדידה.
טווח מדידה מורחב – מינוס 20 עד 1500 מעלות צלזיוס
בעוד מצלמות תרמיות רבות מוגבלות לטווח של עד 650 מעלות צלזיוס, ה-FLIR E86 מסוגלת למדוד טמפרטורות של עד 1500 מעלות צלזיוס. טווח זה הופך אותה לכלי עבודה מתאים לסביבות תעשייה כבדה – בדיקת כבשנים תעשייתיים, ניטור תהליכי יציקה במפעלי פלדה, בקרת מערכות פליטה, ומעקב אחר תהליכים תרמיים בתעשיית הזכוכית והקרמיקה. הרגישות התרמית של 0.03 מעלות צלזיוס (NETD) מבטיחה שגם הפרשי טמפרטורה מינימליים יזוהו, גם בטווחי מדידה נמוכים שבהם נדרשת דיוק מרבי.
תרחישי שימוש עיקריים
- בדיקות חשמל – סריקת לוחות חשמל, שנאים, מפסקים, מסופים ומערכות מתח גבוה לזיהוי חיבורים רופפים, עומס יתר והתחממות חריגה
- תחזוקה מכנית מונעת – ניטור מיסבים, מנועים חשמליים, משאבות ומערכות הנעה לזיהוי בלאי וחיכוך חריג לפני כשל
- תעשייה כבדה – בדיקת כבשנים, קווי ייצור חמים, מערכות קיטור ומערכות פליטה בטמפרטורות של עד 1500 מעלות צלזיוס
- בדיקות מבנים – איתור גשרים תרמיים, נזילות מים מוסתרות, ליקויי בידוד ובעיות לחות בקירות ובגגות
- מערכות HVAC – בדיקת תקינות מערכות חימום, אוורור ומיזוג אוויר, זיהוי חסימות בצנרת ודליפות
פוקוס לייזר אוטומטי ומסך מגע
מנגנון הפוקוס של ה-E86 מבוסס על מד מרחק לייזר מובנה (Laser Distance Meter) שמודד את המרחק המדויק ליעד ומכוון את הפוקוס בהתאם. שיטה זו מהירה ומדויקת יותר מפוקוס ידני, ומונעת תמונות מטושטשות שעלולות להוביל לפרשנות שגויה של ממצאים. מסך המגע בגודל 4 אינץ' ברזולוציה 640×480 מאפשר ניווט אינטואיטיבי בתפריטים, סימון אזורי עניין על התמונה, והוספת הערות קוליות ישירות בשטח. התמונות נשמרות בפורמט רדיומטרי מלא, כך שניתן לנתח אותן מחדש בתוכנת FLIR Tools או FLIR Thermal Studio ולשנות טווחי טמפרטורה, פלטות צבעים ונקודות מדידה לאחר הצילום.
| משקל | 1 ק"ג |
|---|
