מצלמה תרמית 0.03 | רזולוציה FLIR T560 | 640×480

מצלמה תרמית FLIR T560 היא מצלמת אינפרא-אדום מקצועית עם חיישן 640×480 פיקסלים (307,200 נקודות מדידה) ורגישות תרמית של 30mK (0.03 מעלה צלזיוס), המיועדת לבדיקות תשתיות חשמל, מערכות מכניות ולוחות אלקטרוניים.

רזולוציה תרמית 640×480: חיישן HD המספק 307,200 נקודות מדידה לזיהוי מדויק של הפרשי טמפרטורה קטנים
יחידת עדשה מסתובבת 180 מעלות (Rotating Optical Block): מאפשרת צילום בזוויות קשות – תקרות, מתחת למכונות – ללא עומס ארגונומי על הצוואר והגב
פוקוס לייזר אוטומטי רציף (Continuous Laser AF): מבטיח תמונה חדה ומדידת טמפרטורה מדויקת ממרחק בטוח
תמיכה בעדשת FlexView: מעבר בין שדה ראייה רחב לזום בלחיצת כפתור, ללא החלפת עדשות בשטח
FLIR Inspection Route מובנה: ניהול מסלולי בדיקה מורכבים עם ייצוא נתונים מסודר לדיווח

מתאימה ליועצי חשמל, מנהלי אחזקה במתקני אנרגיה וצוותי מחקר ופיתוח הדורשים רזולוציה גבוהה ועבודה ממושכת בשטח. צור קשר לקבלת מפרט מלא ומחיר.

מק"ט: T560 קטגוריות: מצלמות תרמיות, סדרת T-Series

תיאור

מצלמה תרמית FLIR T560 – הדמיה תרמית ברזולוציית 640×480 לבדיקות תשתיות מקצועיות

FLIR T560 היא מצלמת אינפרא-אדום מקצועית המיועדת לבדיקות תרמוגרפיות של מערכות חשמל במתח גבוה, רכיבים מכניים ולוחות אלקטרוניים. החיישן ברזולוציה של 640×480 פיקסלים מספק 307,200 נקודות מדידה בו-זמניות, ורגישות תרמית (NETD) של 0.03 מעלות צלזיוס (30mK) מאפשרת לזהות הפרשי טמפרטורה מזעריים ברכיבים חשמליים ומכניים – גם ממרחק בטוח של מספר מטרים.

מפרט טכני ויכולות מדידה

פרמטר	ערך
רזולוציה תרמית	640×480 פיקסלים (307,200 נקודות מדידה)
רגישות תרמית (NETD)	פחות מ-30mK (0.03 מעלות צלזיוס) ב-30 מעלות צלזיוס
טווח מדידה	מינוס 40 עד 650 מעלות צלזיוס (ניתן להרחבה עד 1,500 מעלות צלזיוס)
דיוק מדידה	פלוס/מינוס 2 מעלות צלזיוס או 2% מהקריאה
מערכת פוקוס	פוקוס לייזר אוטומטי רציף (Continuous Laser AF)
מד מרחק לייזר	מובנה – למדידת מרחק ושיפור דיוק
מסך	4 אינץ' מגע, 640×480 פיקסלים
תקשורת	Wi-Fi, Bluetooth, USB-C
סוללה	ליתיום-יון נטענת, עד 4 שעות עבודה רציפה
יחידת עדשה	מסתובבת 180 מעלות (Rotating Optical Block)

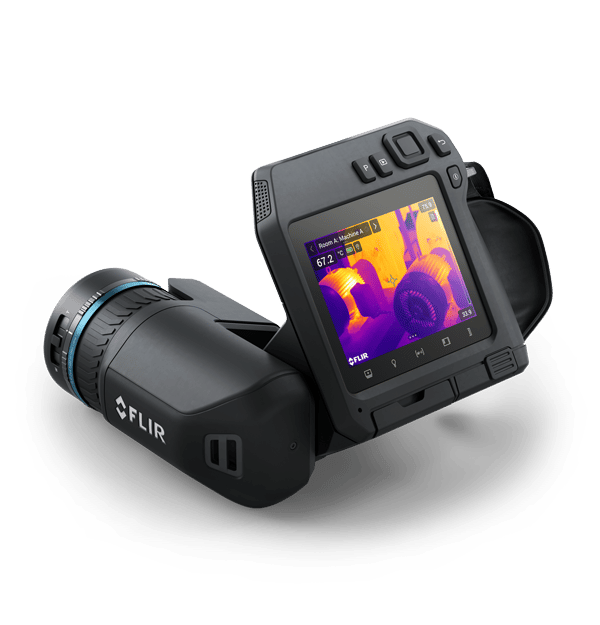

יחידת עדשה מסתובבת 180 מעלות – עבודה ארגונומית בשטח

ה-T560 מצוידת ביחידת עדשה מסתובבת (Rotating Optical Block) שמאפשרת לכוון את החיישן כלפי מעלה, כלפי מטה או לכל זווית ביניהם – מבלי לשנות את אחיזת היד או תנוחת הגוף. בבדיקות של לוחות חשמל בתקרה, צנרת מתחת לרצפה מוגבהת או רכיבים בתחתית מכונות תעשייתיות, המפעיל שומר על תנוחה טבעית לאורך שעות עבודה ממושכות. תכונה זו מפחיתה עומס פיזי ומשפרת את דיוק המדידה כי המסך נשאר בגובה העיניים.

מערכת FlexView – גמישות אופטית ללא החלפת עדשות

המצלמה תומכת בעדשת FLIR FlexView (נרכשת בנפרד), המאפשרת מעבר בין שדה ראייה רחב לשדה ראייה צר באמצעות לחיצת כפתור פיזית על העדשה עצמה. במקום לנשום את העדשה בשטח ולחשוף את החיישן לאבק ולחות בסביבה תעשייתית, המעבר מתבצע מיידית. שדה ראייה רחב משמש לסריקה מהירה של לוחות חשמל שלמים, ושדה ראייה צר מאפשר התמקדות ברכיב ספציפי ממרחק גדול יותר.

כלי מדידה וניתוח מובנים

פוקוס לייזר רציף (Continuous Laser AF) – מערכת הפוקוס משתמשת בלייזר מובנה למדידת מרחק מדויקת מהמטרה ומכווננת את העדשה אוטומטית. התוצאה: תמונה חדה ומדידת טמפרטורה מדויקת גם ממרחק של מספר מטרים
מד מרחק לייזר משולב – מודד את המרחק למטרה ומשלב את הנתון בחישוב הטמפרטורה, מה שמשפר את דיוק המדידה ברכיבים קטנים ממרחק
1-Touch Level/Span – כיוון אוטומטי של טווח הטמפרטורות והקונטרסט בלחיצה אחת, לזיהוי מהיר של אנומליות תרמיות בסצנה
FLIR Inspection Route – תוכנה מובנית לניהול מסלולי בדיקה מוגדרים מראש. מאפשרת לטעון רשימת נכסים (לוחות חשמל, מנועים, שנאים), לצלם לפי סדר קבוע ולייצא דוח מסודר עם כל נקודות המדידה
UltraMax – עיבוד תמונה המשלב מספר פריימים לתמונה תרמית ברזולוציה אפקטיבית של 1280×960 פיקסלים, לניתוח מפורט יותר במשרד

תרחישי שימוש עיקריים

ה-FLIR T560 מתאימה לבדיקות תרמוגרפיות מקיפות במגוון תחומים:

תשתיות חשמל – בדיקת לוחות חשמל, מפסקים, שנאים, מסופי כבלים וחיבורי בר-באס במתח גבוה. הרזולוציה הגבוהה מאפשרת לזהות חימום יתר בחיבור בודד בתוך לוח צפוף
מערכות מכניות – ניטור מיסבים, מנועים חשמליים, משאבות ומדחסים לזיהוי חיכוך חריג, חוסר סיכה או עומס יתר
מחקר ופיתוח – מדידות תרמיות מדויקות של רכיבים אלקטרוניים, מעגלים מודפסים ואבות טיפוס. הרגישות של 30mK מאפשרת לזהות הפרשי טמפרטורה מזעריים בין רכיבים סמוכים
מתקני אנרגיה – סריקת פאנלים סולאריים, קווי מתח עילי, תחנות טרנספורמציה ותאי בידוד בטורבינות

תוכנה ודיווח

הנתונים מהמצלמה מיובאים לתוכנת FLIR Thermal Studio לניתוח מעמיק, יצירת דוחות מותאמים אישית והשוואה בין סריקות לאורך זמן. קבצי התמונה נשמרים בפורמט רדיומטרי מלא (FLIR MSX), כך שכל פיקסל שומר את ערך הטמפרטורה המדויק וניתן לשנות פרמטרי ניתוח גם לאחר הצילום. המצלמה תומכת בהעברת תמונות ישירה דרך Wi-Fi לטלפון או טאבלט באמצעות אפליקציית FLIR Ignite לגיבוי ושיתוף מיידי מהשטח.

מידע נוסף על המוצר

משקל	1.3 ק"ג

מפרט טכני

רזולוציה תרמית

640x480 פיקסלים (307,200 נקודות מדידה)

רגישות תרמית (NETD)

פחות מ-30mK (0.03 מעלות צלזיוס) ב-30 מעלות צלזיוס

טווח מדידה

מינוס 40 עד 650 מעלות צלזיוס (ניתן להרחבה עד 1,500 מעלות צלזיוס)

דיוק מדידה

פלוס/מינוס 2 מעלות צלזיוס או 2% מהקריאה

מערכת פוקוס

פוקוס לייזר אוטומטי רציף (Continuous Laser AF)

מד מרחק לייזר

מובנה

מסך

4 אינץ' מגע, 640x480 פיקסלים

תקשורת

Wi-Fi, Bluetooth, USB-C

סוללה

ליתיום-יון נטענת, עד 4 שעות עבודה רציפה

יחידת עדשה

מסתובבת 180 מעלות (Rotating Optical Block)

קבצים והורדות

סרטונים

שאלות ותשובות

למי מתאימה מצלמת FLIR T560 ולאילו יישומים היא מיועדת?

FLIR T560 מתאימה לטכנאים ומהנדסים המבצעים בדיקות תרמוגרפיות מקצועיות של מערכות חשמל במתח גבוה, לוחות חשמל, רכיבים מכניים ומנועים תעשייתיים. היא מיועדת ליועצי חשמל, מנהלי אחזקה במתקני אנרגיה, צוותי בדיקות איכות ומחקר ופיתוח הדורשים רזולוציה גבוהה של 640x480 פיקסלים ורגישות תרמית של 30mK לזיהוי ליקויים בשלבים מוקדמים.

מה הרגישות התרמית של FLIR T560 וכיצד היא משפיעה על דיוק המדידה?

רגישות תרמית (NETD) של FLIR T560 היא פחות מ-30mK (0.03 מעלות צלזיוס) בטמפרטורת סביבה של 30 מעלות צלזיוס. משמעות הדבר היא שהמצלמה מזהה הפרשי טמפרטורה של פחות משלושים אלית מעלה בין נקודות סמוכות. דיוק המדידה המוחלט הוא פלוס-מינוס 2 מעלות צלזיוס או 2% מהקריאה. טווח המדידה הסטנדרטי הוא מינוס 40 עד 650 מעלות צלזיוס, עם אפשרות הרחבה עד 1,500 מעלות צלזיוס.

מה ההבדל בין FLIR T560 לדגמים כמו FLIR T530 או FLIR E96, ומתי כדאי לבחור דווקא ב-T560?

FLIR T560 מציעה רזולוציה של 640x480 פיקסלים (307,200 נקודות מדידה), לעומת FLIR T530 שעובדת ברזולוציה של 320x240 (76,800 נקודות) ו-FLIR E96 שמציעה 640x480 ללא יחידת עדשה מסתובבת. ה-T560 מתאימה כאשר נדרשת עבודה ממושכת בזוויות קשות - תקרות, מתחת למכונות - בזכות ה-Rotating Optical Block. כאשר הבדיקות הן בסביבה נגישה ורזולוציה בינונית מספיקה, דגמים מסדרת E עשויים להיות פתרון חסכוני יותר.

מה כלול באריזת FLIR T560 ואילו אביזרים תואמים זמינים?

FLIR T560 מסופקת עם סוללת ליתיום-יון נטענת, מטען, רצועת נשיאה, כיסוי עדשה ותוכנת FLIR Thermal Studio לניתוח תמונות. כאביזרים תואמים ניתן לרכוש עדשות FlexView להחלפה בשטח (זום, זווית רחבה), מארז נשיאה קשיח, סוללות נוספות ומעמד חצובה. המצלמה תומכת בתקשורת Wi-Fi, Bluetooth ו-USB-C לחיבור לתוכנות ניהול כמו FLIR Inspection Route.

כיצד פועל מערכת הפוקוס האוטומטי של FLIR T560 ומה יתרונה בבדיקות שטח?

FLIR T560 מצוידת במערכת Continuous Laser AF - פוקוס לייזר אוטומטי רציף - המשלבת מד מרחק לייזר מובנה. המערכת מחשבת את המרחק לאובייקט ומכוונת את הפוקוס בזמן אמת, ללא צורך בכיוון ידני. בבדיקות שטח זה קריטי כי תמונה לא ממוקדת מייצרת מדידת טמפרטורה שגויה. הפוקוס האוטומטי מאפשר גם עבודה ממרחק בטוח מרכיבים חשמליים פעילים.

מה משך חיי הסוללה של FLIR T560 ואיך לשמור על ביצועים מיטביים בעבודה ממושכת?

סוללת הליתיום-יון של FLIR T560 מספקת עד 4 שעות עבודה רציפה בטעינה מלאה. לעבודות בדיקה ממושכות מומלץ לרכוש סוללה נוספת תואמת ולהחזיק מטען בשטח. ביצועי הסוללה עשויים לרדת בטמפרטורות קיצוניות (מתחת לאפס מעלות צלזיוס). יחידת העדשה המסתובבת ומסך המגע בגודל 4 אינץ' ברזולוציית 640x480 הם הצרכנים העיקריים של הסוללה.
