מצלמה תרמית FLIR E76 היא מצלמת אינפרא-אדום מודולרית עם חיישן 320×240 פיקסלים (76,800 נקודות מדידה), המיועדת לאבחון חשמלי, מכני ובניין בתנאי שטח מאתגרים.
- עדשות מתחלפות חכמות (AutoCal™) – תמיכה בעדשות 14°, 24°, 42° ו-FlexView™ עם כיול אוטומטי בחיבור
- פוקוס לייזר (Laser-Assisted AF) – מד טווח לייזר מובנה למיקוד מדויק ומדידת מרחק פיזי לאובייקט
- טכנולוגיית MSX® – שכבת פרטים מהמצלמה הנראית על התמונה התרמית לחדות מקסימלית
- כלי מדידה מתקדמים – 3 תיבות מדידה (Area Boxes) ו-3 סמני נקודה (Spotmeters) לניתוח בשטח
- ניהול עבודה מובנה – תוכנת FLIR Inspection Route וקישוריות ענן FLIR Ignite

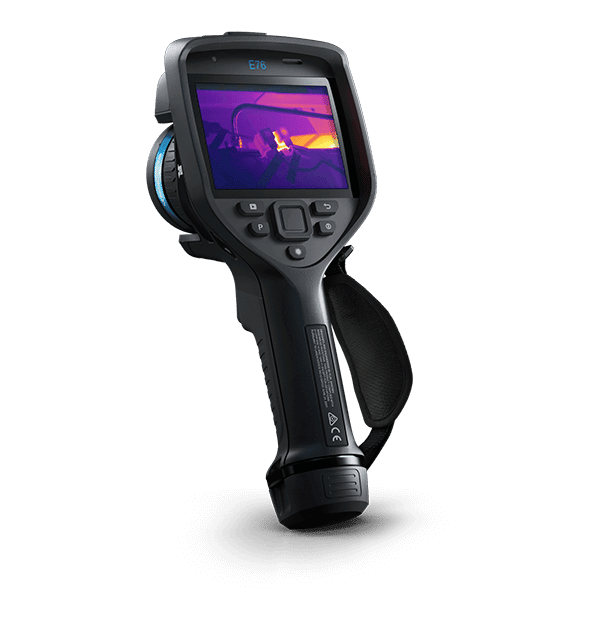

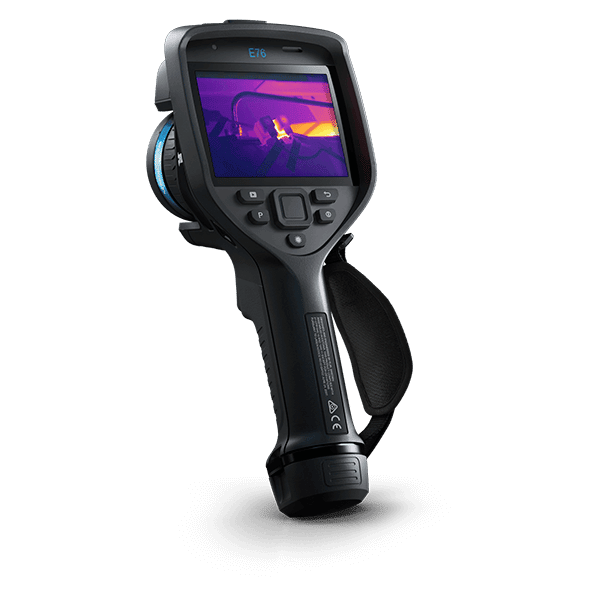

מצלמה תרמית מודולרית FLIR E76 – רזולוציה 320×240 עם עדשות מתחלפות
FLIR E76 היא מצלמה תרמית מודולרית ברזולוציה של 320×240 פיקסלים (76,800 נקודות מדידה), המיועדת לאבחון תרמי מקצועי של מערכות חשמל, מכניקה ומבנים. בניגוד לדגמי כניסה בסדרת FLIR Exx המצוידים בעדשה קבועה, ה-E76 מאפשרת החלפת עדשות בשטח – יכולת שמרחיבה את טווח היישומים ממרחקי עבודה קצרים ועד סריקת רכיבים מרוחקים על עמודי חשמל או קווי ייצור גבוהים.
מערכת עדשות מתחלפות עם כיול אוטומטי AutoCal
המצלמה תומכת בארבע עדשות חכמות בזוויות שדה של 14 מעלות, 24 מעלות, 42 מעלות ועדשת FlexView. כל עדשה מזוהה ומכוילת אוטומטית ברגע החיבור באמצעות טכנולוגיית AutoCal של FLIR, ללא צורך בכיול ידני או הגדרות נוספות. עדשת FlexView היא עדשה דו-מצבית המאפשרת מעבר בלחיצת כפתור פיזית בין מצב רחב לסריקת אזור שלם לבין מצב זום לבדיקת רכיב בודד מרחוק – ללא החלפת עדשה פיזית.
פוקוס לייזר ומד טווח מובנה
דיוק המיקוד משפיע ישירות על אמינות מדידת הטמפרטורה. ה-FLIR E76 כוללת מד טווח לייזר מובנה (Laser-Assisted Autofocus) שמודד את המרחק המדויק לאובייקט הנבדק ומבצע מיקוד אוטומטי בהתאם. מערכת זו מספקת תוצאות מדויקות גם בתנאי ניגודיות תרמית נמוכה או בסביבות עם תאורה מאתגרת. מד הטווח מציג על המסך את המרחק הפיזי לאובייקט – נתון שימושי לתיעוד ודיווח.
כלי ניתוח ומדידה על המסך
- 3 סמני נקודה (Spotmeters) – מדידת טמפרטורה נקודתית בשלושה מיקומים בו-זמנית
- 3 תיבות מדידה (Area Measurement Boxes) – הצגת טמפרטורה מקסימלית, מינימלית וממוצעת בכל אזור
- טכנולוגיית MSX – שכבת פרטי קצוות מהמצלמה הנראית (5 מגה-פיקסל) על התמונה התרמית לזיהוי מהיר של רכיבים
- רגישות תרמית (NETD) – עד 0.03 מעלות צלזיוס, לזיהוי הפרשי טמפרטורה עדינים
ניהול עבודה וקישוריות
המצלמה תומכת בתוכנת FLIR Inspection Route לתכנון מסלולי בדיקה מראש – הגדרת נקודות בדיקה, סדר סריקה ופרמטרים נדרשים לכל נקודה. בשטח, המצלמה מנחה את הטכנאי בין הנקודות ומוודאת שלא דולגה בדיקה. התמונות והנתונים מועלים לפלטפורמת הענן FLIR Ignite לאחסון, שיתוף ויצירת דוחות. חיבור Wi-Fi ו-Bluetooth מובנים מאפשרים העברת נתונים ישירה לטלפון נייד או למחשב.
מפרט טכני עיקרי
| רזולוציה תרמית | 320×240 פיקסלים (76,800 נקודות מדידה) |
| רגישות תרמית (NETD) | פחות מ-0.03 מעלות צלזיוס |
| טווח מדידה | מינוס 20 עד 650 מעלות צלזיוס |
| עדשות נתמכות | 14 מעלות, 24 מעלות, 42 מעלות, FlexView – מתחלפות עם AutoCal |
| מערכת פוקוס | פוקוס לייזר אוטומטי, קונטרסט אוטומטי, ידני |
| מד טווח לייזר | מובנה – מדידת מרחק ומיקוד |
| מצלמה נראית | 5 מגה-פיקסל עם MSX |
| כלי מדידה | 3 סמני נקודה, 3 תיבות אזור |
| קישוריות | Wi-Fi, Bluetooth, USB-C |
| תוכנה | FLIR Inspection Route, FLIR Ignite (ענן), FLIR Thermal Studio |
| מספר קטלוגי | 78511-1101 |
יישומים מקצועיים
ה-FLIR E76 מתאימה לאבחון לוחות חשמל ושנאים, בדיקת בידוד תרמי במבנים, זיהוי רטיבות בקירות וגגות, בדיקת מערכות מכניות (מנועים, מסבים, משאבות), ותחזוקה מונעת בקווי ייצור. הרגישות התרמית של 0.03 מעלות צלזיוס מאפשרת לזהות הפרשי טמפרטורה עדינים המעידים על תקלות בשלב מוקדם, לפני שהן מתפתחות לכשל.
| משקל | 1 ק"ג |
|---|---|
| בחר קוטר עדשה | 14°, 24°, 42°, Dual FOV 14° + 24° |
