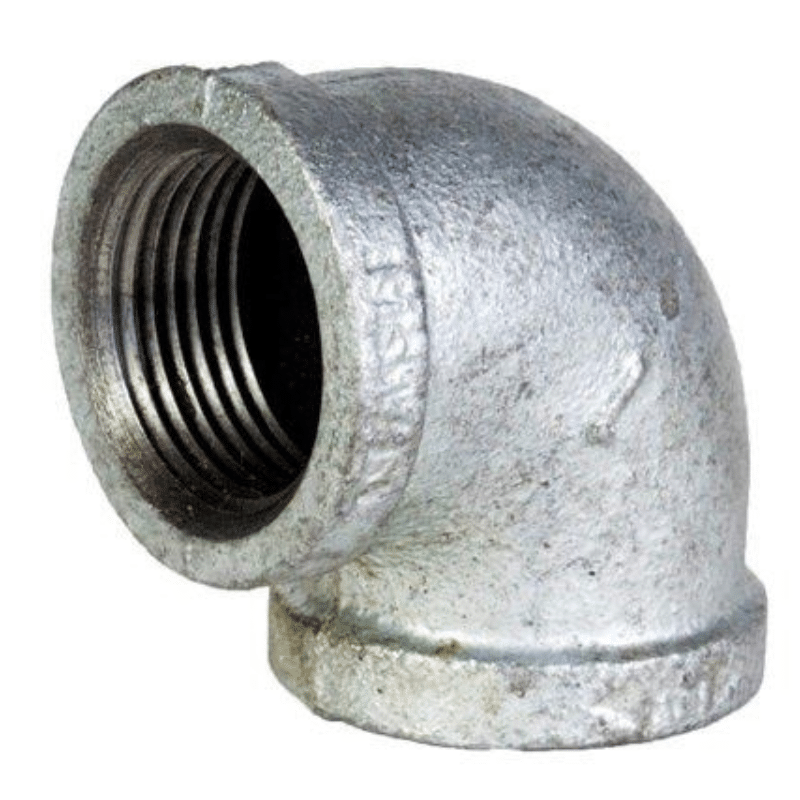

זוית 90 מעלות פנים מגולבן

זווית 90 מעלות פנים מגולבן היא אביזר צנרת המשמש לחיבור שני קטעי צינור בזווית ישרה, עם חיבור פנים (נקבה) משני הצדדים ושכבת גילוון לעמידות בפני קורוזיה. מתאימה לצנרת מים קרים וחמים, מערכות השקיה ותשתיות אינסטלציה כלליות.

חיבור פנים-פנים (נקבה-נקבה) לחיבור ישיר עם צינורות מגולבנים
ציפוי גילוון – הגנה מפני חלודה ועמידות לתנאי לחץ ולחות
זווית 90 מעלות מדויקת לפניות חדות במסלולי צנרת
תואמת לתקני צנרת מגולבנת סטנדרטיים לשימוש בתשתיות בנייה ותעשייה

מק"ט: 3778 קטגוריות: צנרת ואביזרים מגולוון, תברוג וחירוץ מגולוון

תיאור

זווית 90 מעלות פנים מגולבן היא אביזר שינוי כיוון לצנרת מגולבנת, המאפשר חיבור שני קטעי צינור בזווית ישרה באמצעות הברגה פנימית (נקבה) משני צדי האביזר. הציפוי המגולבן מעניק שכבת הגנה מפני חלודה וקורוזיה, ומתאים לשימוש במערכות מים קרים וחמים, תשתיות אינסטלציה ביתיות ומסחריות, מערכות השקיה וקווי צנרת תעשייתיים.

מפרט טכני – זווית 90 מעלות פנים מגולבן

האביזר מיוצר מברזל יציקה (Malleable Iron) בציפוי גילוון חם (Hot-Dip Galvanized) בהתאם לתקן ISO 49 ו-DIN 2950. החיבור משני הצדדים הוא הברגת BSP פנימית (נקבה-נקבה), המתאימה לצינורות מגולבנים בהברגה חיצונית (זכר). הזווית מדויקת ל-90 מעלות ומיועדת לעבודה בטווח לחצים של עד 16 בר בטמפרטורות של עד 120°C, בהתאם לקוטר ולתנאי ההתקנה.

האביזר זמין במגוון קטרים סטנדרטיים – מ-1/4 אינץ' ועד 4 אינץ' – ומתאים לכל צינור מגולבן תואם בקוטר זהה. יש לבחור את הקוטר בהתאם לקוטר הצינור הקיים במערכת.

יתרונות טכניים ותרחישי שימוש

ציפוי גילוון חם – שכבת אבץ עבה המגנה על הברזל מפני חלודה, מתאימה לסביבות לחות ולהתקנה חיצונית
חיבור פנים-פנים (נקבה-נקבה) – מאפשר חיבור ישיר לשני צינורות מגולבנים עם הברגה חיצונית, ללא צורך באביזרי מעבר נוספים
זווית 90 מעלות מדויקת – פנייה חדה במסלול הצנרת, מתאימה למעבר בין קירות, רצפות ותקרות
עמידות מכנית גבוהה – ברזל יציקה גמיש (Malleable) שעמיד בפני רעידות ולחצים דינמיים
תאימות מלאה – עובד עם כל אביזרי הצנרת המגולבנת בתקן BSP – טיים, ניפלים, אגנים ושסתומים

שימושים עיקריים

מערכות אינסטלציה ביתיות – קווי מים חמים וקרים
תשתיות צנרת בבנייני מגורים, משרדים ומבני תעשייה
מערכות השקיה חקלאיות ומערכות כיבוי אש (ספרינקלרים)
קווי אוויר דחוס במפעלים ובמוסכים
מערכות חימום מרכזי ורדיאטורים

דרישות התקנה ואביזרים תואמים

ההתקנה מתבצעת באמצעות מפתח שוודי או מפתח צינורות בגודל מתאים לקוטר האביזר. יש להשתמש בחומר איטום – טפלון (PTFE) או פשתן עם משחת איטום – על תבריגי הצינור לפני ההברגה, כדי להבטיח אטימות מלאה. מומלץ לא להדק יתר על המידה כדי למנוע פגיעה בתבריג. האביזר תואם לשימוש משולב עם ניפלים מגולבנים, טיים, מפחיתים, אגנים ושסתומי כדור מגולבנים.

מידע נוסף על המוצר

קוטר	1-1/14'', 1-1/2'', 1'', 1/2'', 2'', 3'', 3/4''
סוג אביזר מגולבן	זוית 90 מעלות

מפרט טכני

חומר

ברזל יציקה גמיש (Malleable Iron)

ציפוי

גילוון חם (Hot-Dip Galvanized)

תקן

ISO 49, DIN 2950

סוג חיבור

הברגה פנימית BSP (נקבה-נקבה)

זווית

90 מעלות

לחץ עבודה מרבי

16 בר

טמפרטורה מרבית

120°C

טווח קטרים זמינים

1/4 אינץ' עד 4 אינץ'

שאלות ותשובות

לאיזה קוטר צינור ולאיזה סוג חיבור מתאימה זווית 90 מעלות פנים מגולבן?

הזווית מתאימה לצינורות מגולבנים עם הברגה חיצונית (זכר) בתקן BSP, בקטרים סטנדרטיים מ-1/4 אינץ' ועד 4 אינץ'. החיבור משני הצדדים הוא הברגה פנימית (נקבה-נקבה), כך שיש לבחור קוטר זהה לקוטר הצינור הקיים במערכת. אינה מתאימה לצינורות פלסטיק או נחושת ללא מתאם מתאים.

מהם ערכי הלחץ והטמפרטורה המרביים לשימוש בזווית מגולבנת זו?

הזווית עומדת בלחץ עבודה של עד 16 בר ובטמפרטורה של עד 120 מעלות צלזיוס, בהתאם לקוטר ולתנאי ההתקנה. האביזר מיוצר מברזל יציקה גמיש (Malleable Iron) בציפוי גילוון חם (Hot-Dip Galvanized) בהתאם לתקן ISO 49 ו-DIN 2950, ועמיד בפני רעידות ולחצים דינמיים.

מה ההבדל בין זווית פנים מגולבנת לזווית חיצונית (זכר-זכר), ומתי לבחור בכל אחת?

זווית פנים (נקבה-נקבה) מתחברת ישירות לשני צינורות עם הברגה חיצונית - זהו החיבור הנפוץ ביותר בצנרת מגולבנת. זווית חיצונית (זכר-זכר) מיועדת לחיבור לשני אביזרים עם הברגה פנימית, כגון מוצרים עם כניסת נקבה. כאשר צינורות המערכת הם מגולבנים סטנדרטיים עם הברגת זכר, יש לבחור בזווית פנים.

אילו כלים נדרשים להתקנת הזווית ומה כלול באריזה?

האריזה כוללת את הזווית בלבד. להתקנה נדרשים מפתח שוודי או מפתח צינורות (Pipe Wrench) בגודל המתאים לקוטר הנבחר, וחומר איטום הברגה - חוט טפלון (PTFE) או פסטה איטום תואמת BSP. מומלץ לאטום את ההברגה בשני הצדדים לפני הידוק, ולהדק ידנית תחילה ולאחר מכן עם מפתח.

האם הזווית המגולבנת מתאימה להתקנה חיצונית או בסביבות לחות גבוהה?

כן. ציפוי הגילוון החם (Hot-Dip Galvanized) יוצר שכבת אבץ עבה על פני הברזל, המגנה מפני חלודה וקורוזיה בסביבות לחות, חשיפה לגשם ולמים. הזווית מתאימה להתקנה חיצונית, במערכות השקיה, בתשתיות תת-קרקעיות ובמבני תעשייה - בתנאי שהטמפרטורה והלחץ אינם חורגים מהמפרט המרבי.

האם ניתן לחבר זווית מגולבנת לאביזרים אחרים כגון טיים, ניפל או שסתום?

כן. הזווית תואמת לכל אביזרי הצנרת המגולבנת בתקן BSP עם הברגת זכר - כולל טיים, ניפלים, אגנים, שסתומים ומחברים. יש לוודא שקוטר ההברגה זהה בשני הצדדים ושחומר האיטום מתאים לסוג הנוזל ולטמפרטורת העבודה.
