ברז אלכסון פליז – איכות גבוהה להתקנה מדויקת ועמידות לאורך זמן

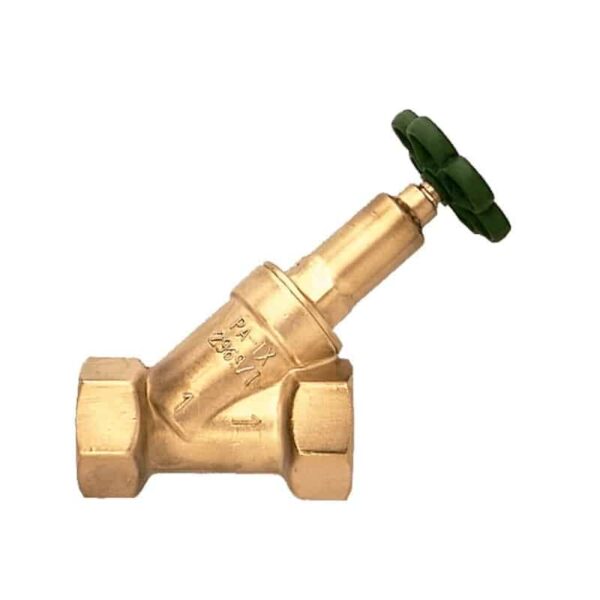

ברז אלכסון פליז (Y Pattern Globe Valve) הוא שסתום בקרה לוויסות זרימת מים ונוזלים במערכות אינסטלציה ביתיות ותעשייתיות. המבנה האלכסוני מפחית התנגדות זרימה ומאריך את חיי הרכיב לעומת שסתומי כדור סטנדרטיים.

חומר: פליז יצוק עמיד בפני קורוזיה, מתאים למים קרים, מים חמים ומערכות סולאריות
חיבור: הברגה סטנדרטית לשני הצדדים – התקנה ישירה בצנרת קיימת
תאימות: מערכות חימום, השקיה, לחץ גבוה ומתקנים תעשייתיים
הפעלה: ידית פרפר לפתיחה וסגירה חלקה גם תחת לחץ עבודה

הברז זמין בקטרים שונים – בחר את המידה המתאימה לצנרת הקיימת לפי אינץ' או מילימטר.

מק"ט: אין מידע קטגוריות: ברז אלכסון, ברזים

תיאור

ברז אלכסון פליז (Y Pattern Globe Valve) הוא שסתום בקרה המיועד לוויסות זרימת מים ונוזלים במערכות צנרת ביתיות ותעשייתיות. המבנה האלכסוני של גוף הברז מכוון את הזרימה בזווית של כ-45 מעלות ביחס לציר הצינור, מה שמפחית את ההתנגדות ההידראולית ומאפשר ויסות הדרגתי של ספיקה ולחץ – בניגוד לברזי כדור שמציעים פתיחה וסגירה בינאריות בלבד. ברז זה מתאים במיוחד למערכות שבהן נדרשת שליטה עדינה בזרימה לצד איטום מלא במצב סגור.

מפרט טכני ומבנה

גוף הברז מיוצר מפליז יצוק (CW617N / CZ121) – סגסוגת נחושת-אבץ העמידה בפני קורוזיה ומתאימה למגע עם מי שתייה בהתאם לתקני בריאות. הברז כולל חיבורי הברגה נקביים (BSP) בשני הצדדים, המאפשרים התקנה ישירה בצנרת קיימת ללא צורך בהלחמה או בריתוך. מנגנון האיטום הפנימי מבוסס על דיסקית PTFE או גומי EPDM, המבטיחה אטימה מלאה גם בלחצי עבודה של עד 16 בר וטמפרטורות של עד 120 מעלות צלזיוס. ידית ההפעלה בצורת פרפר מאפשרת סיבוב חלק ומבוקר גם כאשר המערכת תחת לחץ מלא.

יתרונות טכניים של מבנה אלכסוני

התנגדות זרימה מופחתת – הזווית האלכסונית של 45 מעלות מצמצמת את ירידת הלחץ לעומת ברזי גלובוס ישרים (90 מעלות), כך שנשמרת ספיקה גבוהה יותר במערכת
ויסות הדרגתי – בניגוד לברז כדורי, ניתן לקבע את הברז במצב פתוח חלקית לצורך ויסות קבוע של זרימה, למשל באיזון לולאות חימום
בלאי מופחת – כיוון הזרימה האלכסוני מקטין את הטורבולנציה סביב מושב השסתום, מה שמאריך את חיי רכיבי האיטום
תחזוקה פשוטה – ניתן להחליף את דיסקית האיטום ואת האטם העליון (Gland Packing) ללא פירוק הברז מהצנרת
תאימות רחבה – זמין בקטרים של 1/2 אינץ' עד 2 אינץ', מתאים לצנרת פלדה מגולוונת, נחושת ו-PPR עם מעברים מתאימים

תרחישי שימוש ותאימות

ברז אלכסון מסוג זה נמצא בשימוש נרחב במערכות חימום מרכזי והסקה לצורך איזון ספיקה בין רדיאטורים, במערכות מים חמים ביתיות הכוללות דוד שמש או מערכת סולארית תרמית, במערכות השקיה חקלאיות שבהן נדרש ויסות לחץ לפי אזורי השקיה, ובמתקנים תעשייתיים להולכת מים מסוננים או תמיסות ניטרליות. החיבור בהברגה BSP סטנדרטית מאפשר שילוב ישיר עם אביזרי פליז, ברזל גלוון ומעברים לצנרת פלסטיק.

בעת בחירת הקוטר, יש להתאים את מידת הברז לקוטר הצנרת הקיימת – 1/2 אינץ' (DN15) לצנרת ביתית סטנדרטית, 3/4 אינץ' (DN20) לקווי הזנה ראשיים, ו-1 אינץ' (DN25) ומעלה למערכות תעשייתיות או קווי השקיה מרכזיים. מומלץ להתקין את הברז בכיוון הזרימה המסומן על גוף הברז (חץ) כדי להבטיח ביצועי איטום וויסות מיטביים.

מידע נוסף על המוצר

קוטר	1 צול, 1-1/2 צול, 2 צול, 3/4 צול

מפרט טכני

חומר גוף

פליז יצוק CW617N / CZ121

סוג חיבור

הברגה נקבית BSP משני הצדדים

לחץ עבודה מרבי

16 בר

טמפרטורת הפעלה מרבית

120 מעלות צלזיוס

חומר איטום

דיסקית PTFE או גומי EPDM

זווית זרימה

45 מעלות

קטרים זמינים

1/2 אינץ' עד 2 אינץ'

סוג ידית

ידית פרפר

תאימות צנרת

פלדה מגולוונת, נחושת, PPR

שאלות ותשובות

לאיזה מערכות ולאיזה קטרי צנרת מתאים ברז אלכסון פליז?

ברז אלכסון פליז מתאים למערכות אינסטלציה ביתיות ותעשייתיות הכוללות מים קרים, מים חמים, מערכות חימום מרכזי ומערכות סולאריות. הברז זמין בקטרים של 1/2 אינץ' עד 2 אינץ' ומתאים לצנרת פלדה מגולוונת, נחושת ו-PPR עם מעברים מתאימים. החיבורים הם הברגת BSP נקבית בשני הצדדים, המאפשרת התקנה ישירה בצנרת קיימת.

מהם לחץ העבודה המרבי וטמפרטורת ההפעלה המרבית של הברז?

ברז אלכסון פליז זה עומד בלחץ עבודה של עד 16 בר וטמפרטורת הפעלה של עד 120 מעלות צלזיוס. גוף הברז מיוצר מפליז יצוק מסוג CW617N / CZ121, ומנגנון האיטום הפנימי מבוסס על דיסקית PTFE או גומי EPDM. החומר עומד בתקני מגע עם מי שתייה ומתאים גם לשימוש במערכות לחץ גבוה.

מה ההבדל בין ברז אלכסון לברז כדורי ומתי עדיף להשתמש בברז אלכסון?

ברז כדורי מציע פתיחה וסגירה בינאריות בלבד - פתוח לגמרי או סגור לגמרי. ברז אלכסון (Y Pattern Globe Valve) מאפשר ויסות הדרגתי של ספיקה ולחץ, ולכן מתאים לאיזון לולאות חימום, כיול ספיקה קבועה ומערכות שבהן נדרשת שליטה עדינה. הזווית האלכסונית של 45 מעלות מפחיתה את ירידת הלחץ לעומת ברז גלובוס ישר בזווית 90 מעלות.

אילו כלים נדרשים להתקנה וכיצד מתבצעת החלפת רכיבי האיטום?

ההתקנה מתבצעת עם מפתח שוודי או מפתח צינורות סטנדרטי בלבד, ללא צורך בהלחמה או ריתוך, בזכות חיבורי ה-BSP. החלפת דיסקית האיטום ואטם העמוד העליון (Gland Packing) אפשרית ללא פירוק הברז מהצנרת - מספיק לסגור את הזרימה ולפרק את כיסוי הגוף העליון. מומלץ להחזיק דיסקית PTFE חלופה כחלק חילוף.

כיצד יש לתחזק את הברז לאורך זמן ומה סימני הבלאי שיש לשים לב אליהם?

יש לבדוק את הברז אחת לשנה לאיתור טפטופים סביב צוואר הגבעול (Gland) ובחיבורי ההברגה. אם מופיעה דליפה מהגבעול, יש להדק את אום האטם או להחליף את ה-Gland Packing. בלאי מוגבר מתבטא בקושי בסיבוב ידית הפרפר או בחוסר יכולת לאטום לגמרי - סימן להחלפת דיסקית PTFE או EPDM. הזווית האלכסונית מפחיתה טורבולנציה ומאריכה את חיי רכיבי האיטום לעומת שסתומי גלובוס ישרים.
