מד לחות הוא מכשיר מדידה המשמש לקביעת אחוז תכולת המים בחומרי בנייה כגון עץ, גבס ובטון, וכן למדידת לחות יחסית באוויר. מדי לחות מקצועיים מאפשרים לאנשי מקצוע – מפקחי בניין, קבלני שיפוצים, טכנאי HVAC ומומחי איטום – לאתר מוקדי רטיבות נסתרים, לנטר תהליכי ייבוש ולמנוע נזקי מים ועובש במבנים. הקטגוריה כוללת מגוון פתרונות מדידה מתוצרת FLIR, החל מדגמי סיכה (pin) בסיסיים ועד מכשירים משולבים עם הדמיה תרמית וקישוריות Bluetooth.
סוגי מדי לחות מקצועיים
בחירת מד הלחות המתאים תלויה בשיטת המדידה הנדרשת, בסוג החומר הנבדק ובמידת הדיוק הרצויה. להלן שלוש הקטגוריות העיקריות של מדי לחות מקצועיים:
מד לחות בשיטת סיכה (Pin-Type)

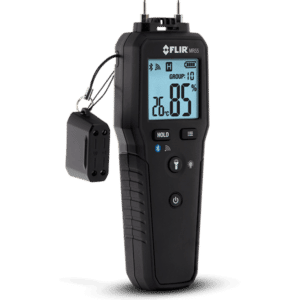

מדי לחות מסוג סיכה, כגון FLIR MR55 ו-FLIR MR40, מודדים את ההתנגדות החשמלית בין שני פינים הנתקעים בחומר. שיטה זו מספקת מדידה ישירה ומדויקת של אחוז הלחות בנקודה ספציפית, עם טווח מדידה טיפוסי של 0% עד 100% בסולם יחסי. מדי סיכה מתאימים במיוחד לבדיקת עץ, גבס, קרטון ובטון, ומאפשרים לזהות את עומק החדירה המדויק של הרטיבות. דגם MR55 כולל קישוריות Bluetooth להעברת נתונים ישירות לסמארטפון.
מד לחות ללא מגע (Pinless / RF)
מדי לחות ללא מגע, כגון FLIR MR59, משתמשים בחיישני רדיו-פרקוונציה (RF) לסריקת משטחים ללא פגיעה בחומר. טכנולוגיה זו מאפשרת סריקה מהירה של שטחים גדולים – קירות, רצפות ותקרות – לאיתור אזורי רטיבות מוסתרים מתחת לפני השטח, בעומק סריקה של עד 19 מ"מ. מדי RF מתאימים לבדיקות ראשוניות ולמיפוי מהיר של נזקי מים ללא השארת סימנים על המשטח.
מד לחות משולב הדמיה תרמית

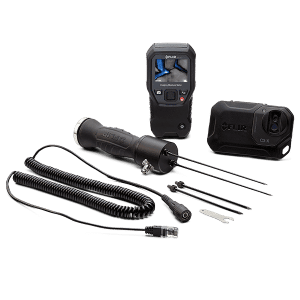

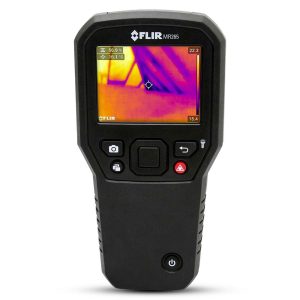

הדגמים המתקדמים בקטגוריה – FLIR MR176, FLIR MR160 ו-FLIR MR-265 – משלבים מדידת לחות (סיכה וללא מגע) עם מצלמה תרמית מובנית. טכנולוגיית MSX (Multi-Spectral Dynamic Imaging) מציגה שכבת תמונה תרמית על גבי תמונה ויזואלית רגילה, ומאפשרת לזהות במבט אחד את מיקום הרטיבות ואת היקפה. דגם MR176 מציע רזולוציה תרמית של 80×60 פיקסלים, בעוד ה-MR-265 מספק רזולוציה משופרת ותכונות דיווח מתקדמות.
איך לבחור מד לחות מתאים
בחירת מד הלחות הנכון דורשת התאמה בין צרכי המדידה בשטח לבין יכולות המכשיר. הטבלה הבאה מסכמת את הפרמטרים המרכזיים שיש לבדוק:
| פרמטר | מה לבדוק |
|---|
| שיטת מדידה | סיכה למדידה נקודתית מדויקת, RF לסריקה מהירה ללא מגע, או משולב לשתי השיטות |
| סוג החומר הנבדק | עץ, גבס, בטון, אריחים – יש לוודא שהמכשיר תומך בסולמות מדידה מתאימים |

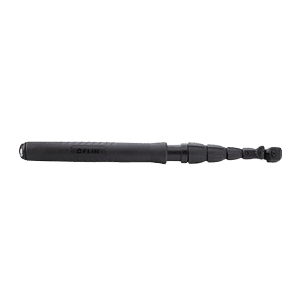

| עומק מדידה | פיני סיכה סטנדרטיים חודרים עד 8 מ"מ, מוטות הארכה כגון MR04 מאפשרים בדיקה באזורים נסתרים |
| הדמיה תרמית | דגמי MR176, MR160 ו-MR-265 כוללים מצלמה תרמית מובנית לזיהוי ויזואלי של מוקדי רטיבות |
| קישוריות | Bluetooth לשיתוף נתונים עם אפליקציה, תיעוד ודיווח מהשטח |
| חיישנים חיצוניים | תאימות לחיישני טמפרטורה ולחות כגון MR13 ו-MR01-EXT להרחבת יכולות המדידה |

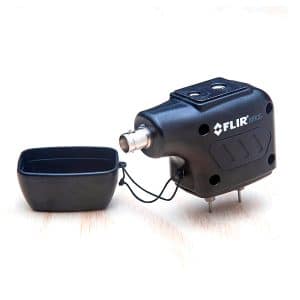

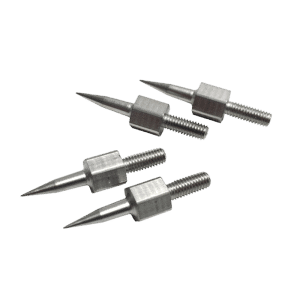

| אביזרים נלווים | פיני חילוף (MR02, MR05), מוטות הארכה, מארזי מגן (MR10-2) |
מאפיינים טכניים עיקריים במדי לחות FLIR
מדי הלחות של FLIR מתוכננים לעבודה יומיומית בתנאי שטח ומציעים מגוון תכונות טכניות המשפרות את דיוק המדידה ואת יעילות העבודה:
- מדידה דואלית – דגמים כגון MR77 (5 ב-1) משלבים מדידת לחות בסיכה וללא מגע, טמפרטורה, לחות יחסית ונקודת טל במכשיר אחד
- טכנולוגיית MSX – שכבת פרטים ויזואליים על התמונה התרמית, מאפשרת זיהוי מדויק של מיקום הרטיבות ביחס למבנה
- חיישני RF מובנים – סריקה לא פולשנית של קירות ורצפות לעומק של עד 19 מ"מ ללא השארת סימנים
- קישוריות Bluetooth ו-METERLiNK – העברת נתוני מדידה ישירות למצלמות תרמיות של FLIR או לאפליקציית הדיווח
- סולמות מדידה מרובים – כיול אוטומטי לסוגי חומרים שונים כולל עץ (8%-99%), גבס, בטון ולבנים
- תאימות לחיישנים חיצוניים – חיבור חיישני טמפרטורה/לחות (MR13), בדיקת כדורית (MR12) ומוטות הארכה (MR04) לבדיקות בחללי קירות ותקרות
שימושים מקצועיים נפוצים
מדי לחות משמשים במגוון רחב של תרחישים מקצועיים בענף הבנייה והתחזוקה:
- פיקוח בנייה – בדיקת לחות בחומרי גמר לפני ציפוי, ריצוף או צביעה, לפי דרישות תקן ישראלי 1555
- איתור נזילות – מיפוי מוקדי רטיבות מוסתרים בקירות, רצפות ותקרות באמצעות סריקת RF והדמיה תרמית
- ניטור ייבוש – מעקב אחר ירידת אחוזי הלחות לאחר הצפה או נזק מים, עם תיעוד מדידות לאורך זמן
- בדיקות HVAC – מדידת לחות יחסית וטמפרטורה בצנרת ובמערכות מיזוג לאיתור עיבוי ובעיות בידוד
- שיקום מבנים – הערכת היקף נזקי מים ואימות יעילות תיקונים באמצעות מדידות השוואתיות לפני ואחרי
